Applicazioni
Pilotaggio e regolazione a distanza di:

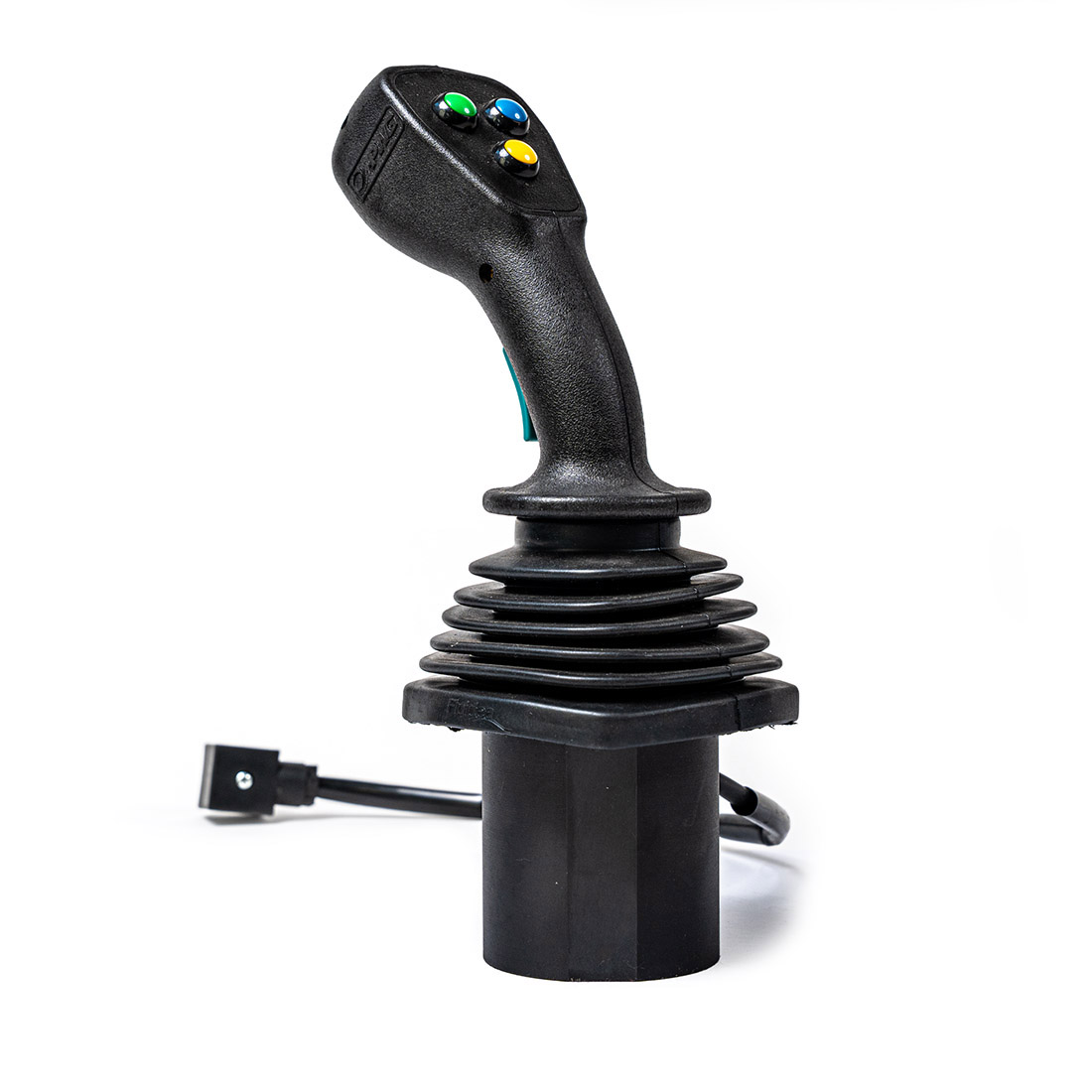

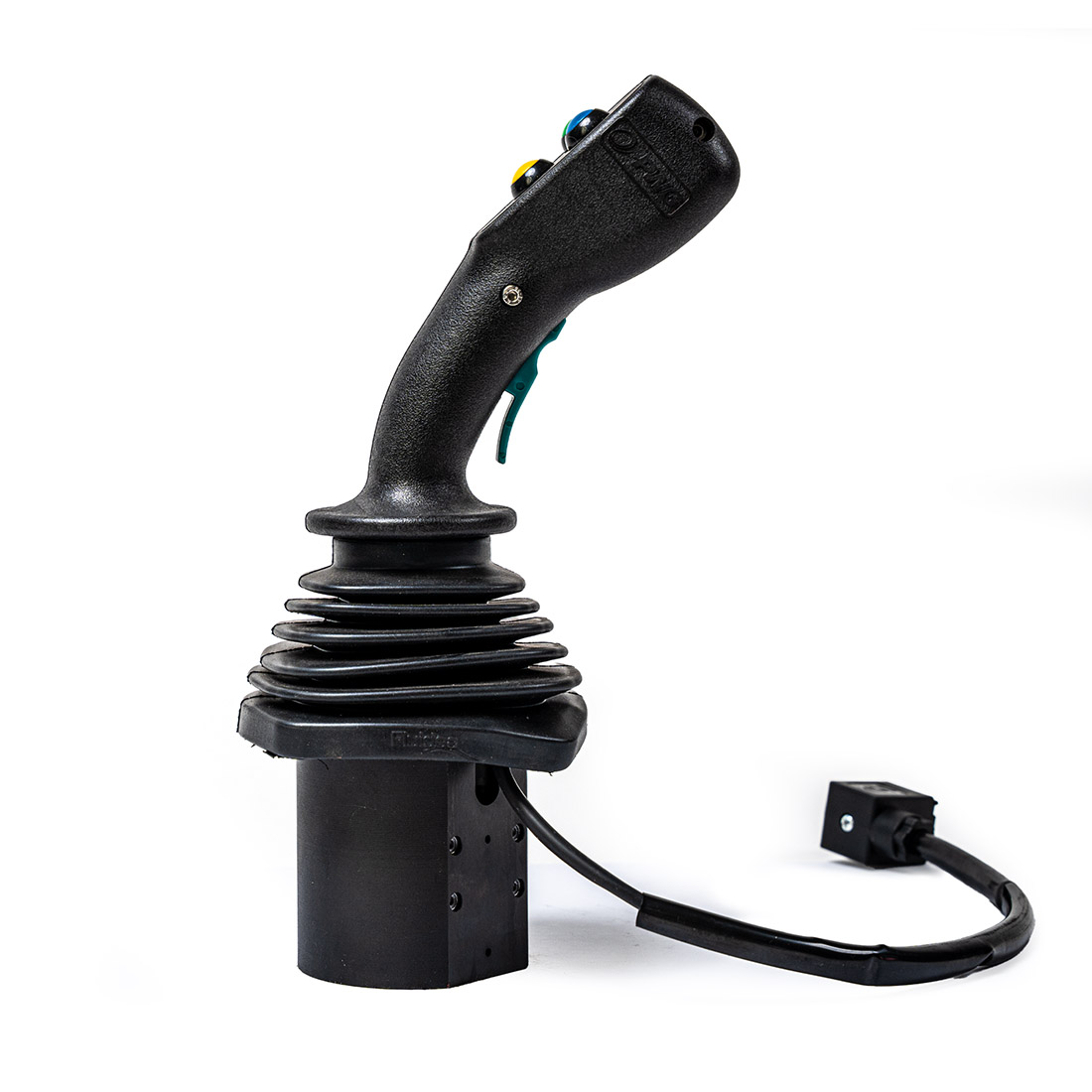

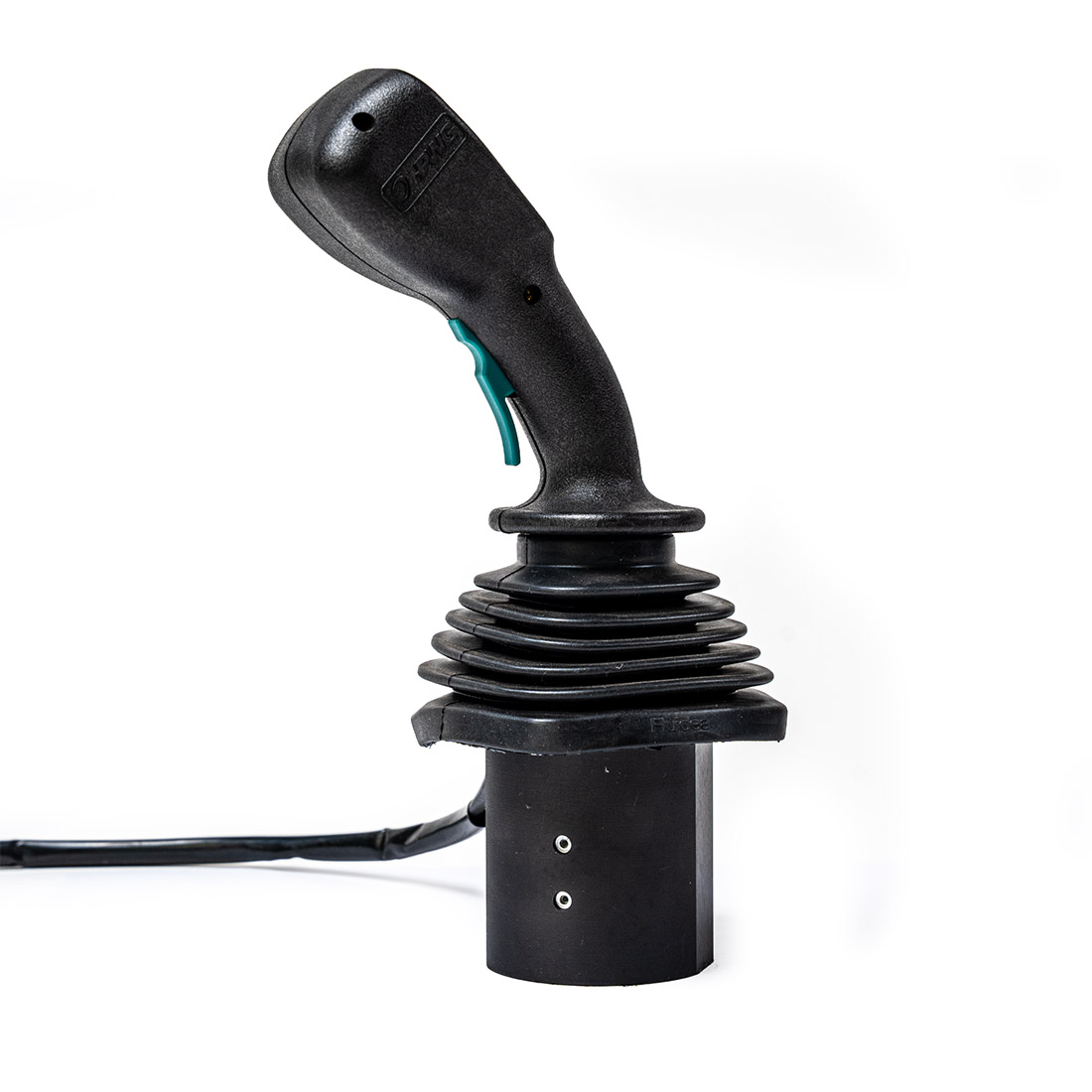

Il manipolatore idraulico monoleva centrale a 4 utilizzi è idoneo a funzionare ad una pressione massima di alimentazione di 100 bar ed una portata di olio in alimentazione di 16 l/min. Il sistema antioscillazione della leva e l’impugnatura ergonomica garantiscono grande sensibilità di manovra ed un elevato confort di impiego per l’operatore.
Funzionamento I manipolatori idraulici funzionano secondo il principio delle valvole riduttrici di pressione ad azione diretta.
In condizione di riposo la leva di comando (impugnatura), viene mantenuta in posizione neutra dalla molla di richiamo; l’alimentazione P è chiusa e gli utilizzi sono comunicanti con lo scarico T.
Azionando la leva, lo spintore comprime la molla di richiamo e quella di reazione mediante il piattello, generando una corsa della spola di regolazione la quale apre il passaggio che collega l’attacco P e l’utilizzo determinando un’incremento di pressione proporzionale alla corsa della leva e del tipo di molla di reazione.
