Model W1 14-20
| SERIE | W1 | |
|
Cilindrata (1) | cc/giro cc/rev |
14 - 20 |
|
Flangiatura | SAE "A" | |
|
Cilindrata pompa di alimentazione | cc/giro cc/rev |
5.4 |
|
Regime massimo di rotazione (2) | giri/min rpm |
3600 |
|
Regime minimo di rotazione | giri/min rpm |
700 |
|
Pressione nominale | bar (psi) |
280 (4061) |
|
Pressione di picco | bar (psi) |
350 (5076) |
|
Pressione di alimentazione | bar (psi) |
10÷20 (standard 20) (145÷290) (standard 290) |
|
Pressione massima in carcassa | bar (psi) |
2 (29) |
|
Pressione di aspirazione | bar (psi) |
? 0.8 (? 11.6) |
|
Momento d’inerzia par. rotan. | kg m² (lbf ft²) |
0.0014 (0.033) |
|
Massa (approx.) (3) | kg (lb) |
12,5 (27.4) |
Note:
(1) Le cilindrate 14-20 utilizzano la stessa struttura esterna.
(2) I valori si intendono con pressione assoluta (pass) di 1 bar (14.5 Psi) sulla bocca di aspirazione e olio minerale.
(3) Bypass incluso nella versione standard

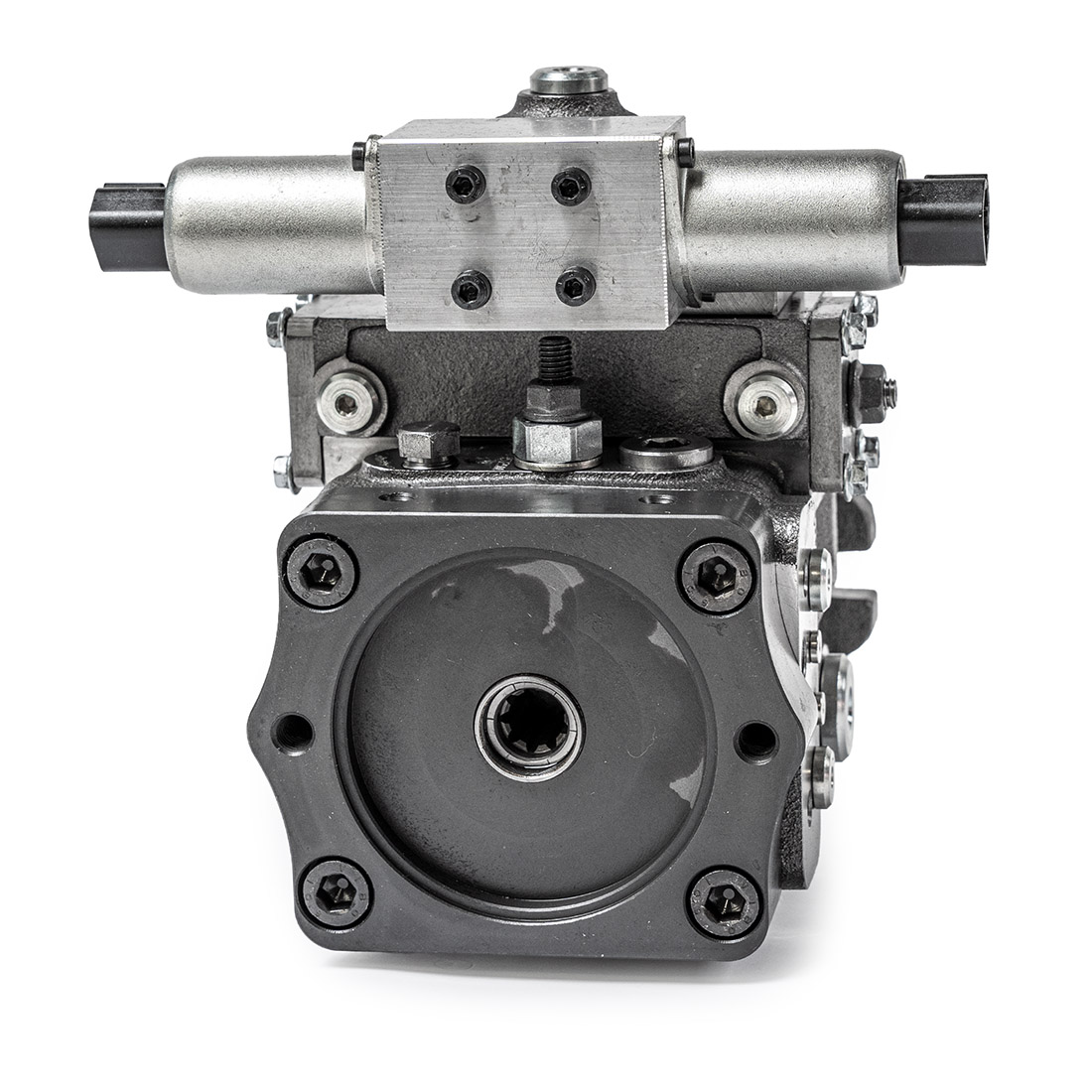

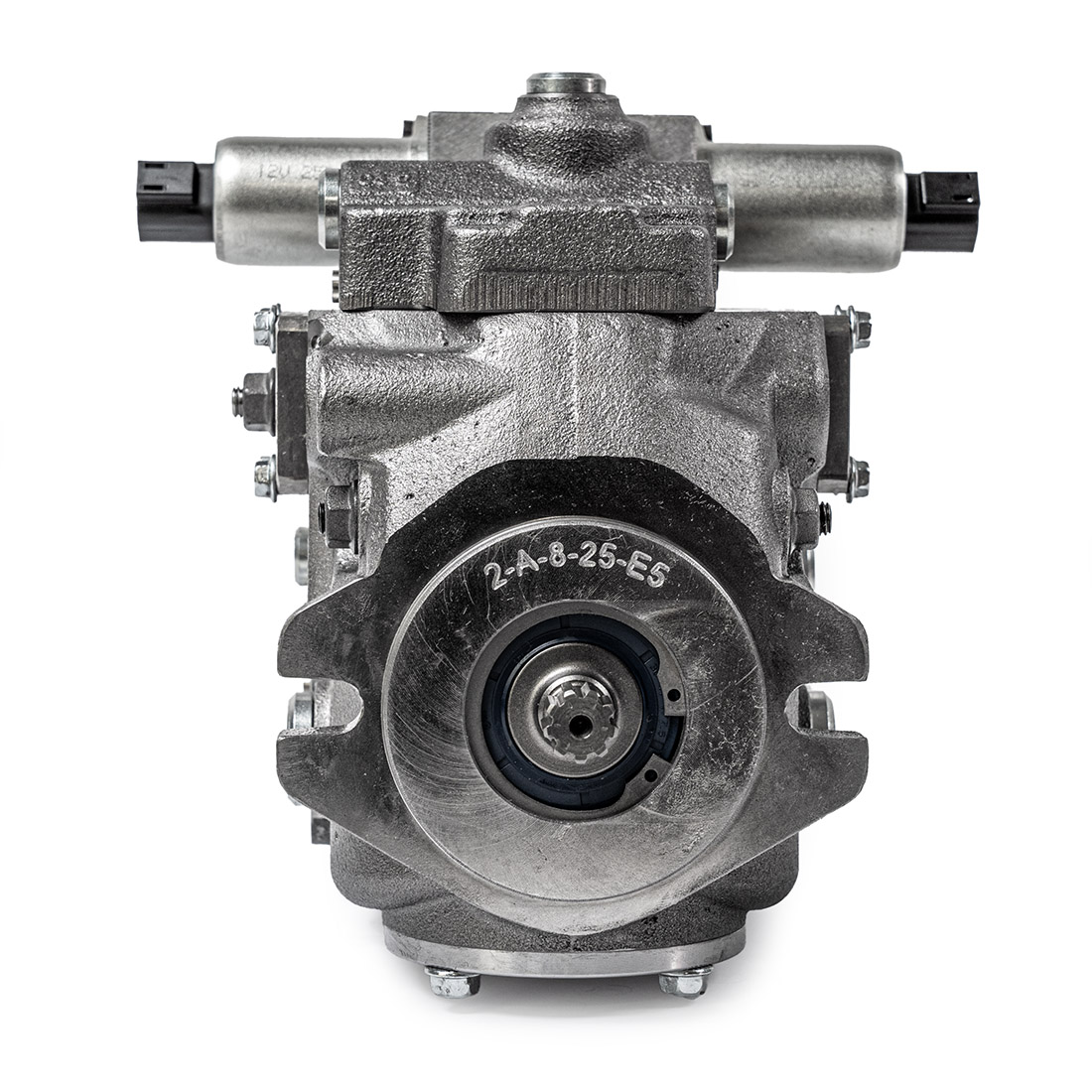

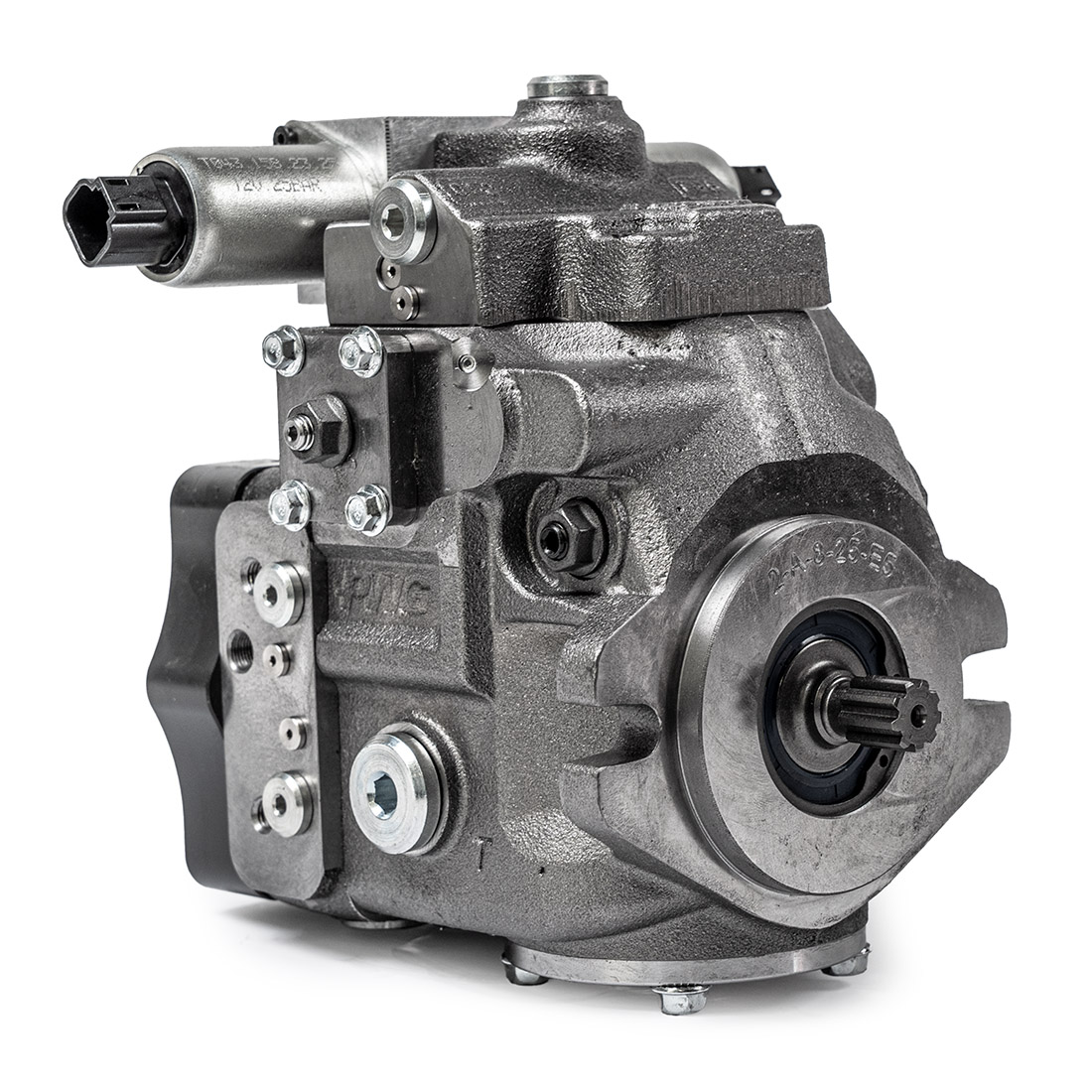

La serie W1 14-20 comprende pompe a cilindrata variabile del tipo a pistoni assiali utilizzate in circuito chiuso in ghisa.
Sono disponibili una predisposizione per il montaggio di pompe ausiliarie:
e tre opzioni accessorie
Le condizioni di picco non devono durare più dell’ 1% di ogni minuto.
Evitare il funzionamento contemporaneo alla massima velocità e alla massima pressione.
