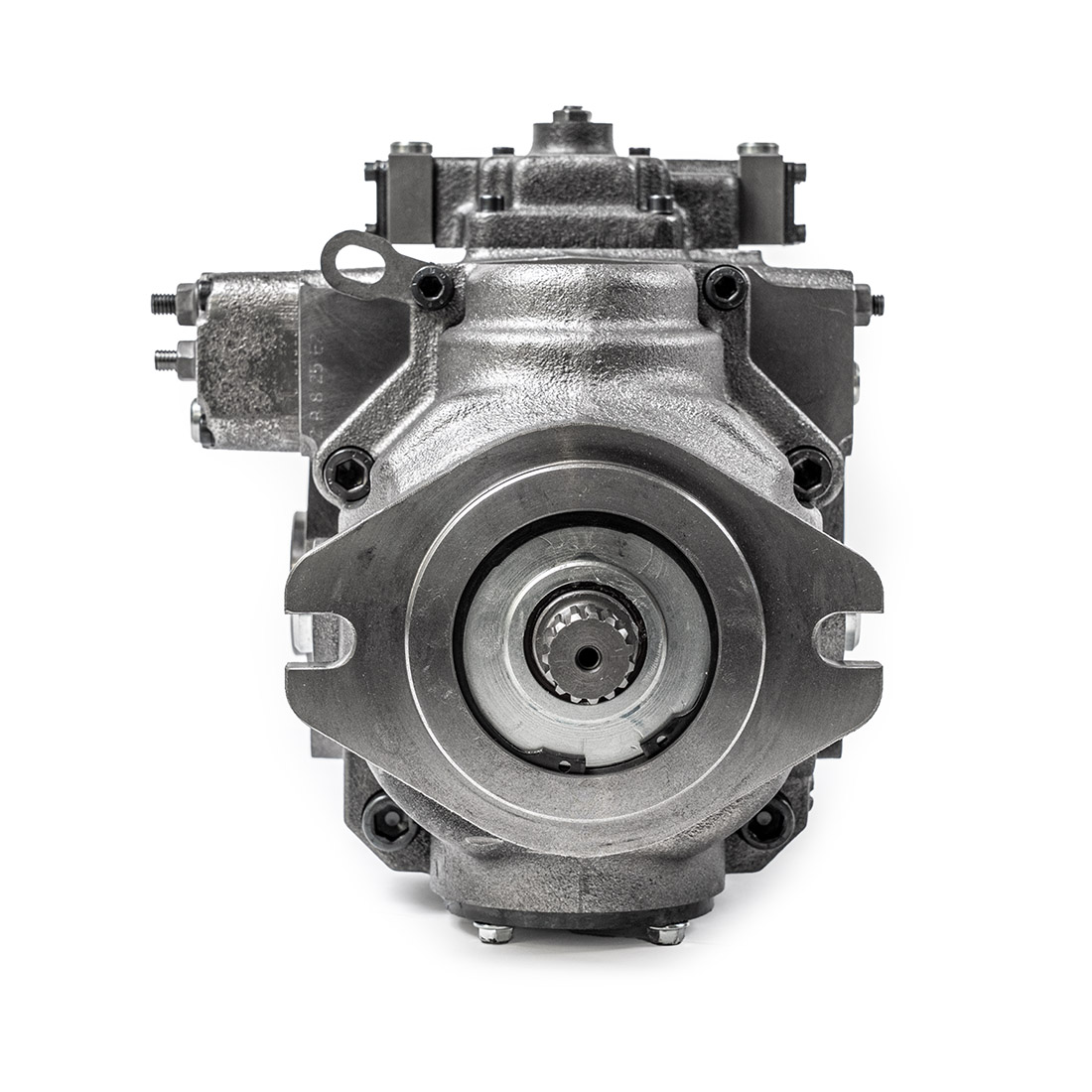

Model C3 46/50/64
| SERIE | C3 | |
|
Cilindrata (1) | cc/giro cc/rev |
46-64 |
|
Flangiatura | SAE "B" | |
|
Cilindrata pompa di alimentazione | cc/giro cc/rev |
13 (0.79) |
|
Regime massimo di rotazione (2) | giri/min rpm |
3600 |
|
Regime minimo di rotazione | giri/min rpm |
700 |
|
Pressione nominale | bar (psi) |
320 (4641) |
|
Pressione di picco | bar (psi) |
400 (5800) |
|
Pressione di alimentazione | bar (psi) |
15÷25 (standard 20) (217÷362) (standard 319) |
|
Pressione massima in carcassa | bar (psi) |
2 (29) |
|
Pressione di aspirazione | bar (psi) |
? 0.8 (? 11.6) |
|
Momento d’inerzia parti rotanti | kg m² (lbf ft²) |
0.0046 (0.109) |
|
Massa (approx.) (3) | kg (lb) |
29 (63.9) |
Note:
(1) Le cilindrate 46-64 utilizzano la stessa struttura esterna.
(2) I valori si intendono con pressione assoluta (pass)di 1 bar (14.5 Psi) sulla bocca di aspirazione e olio minerale.
(3) Valori indicativi.

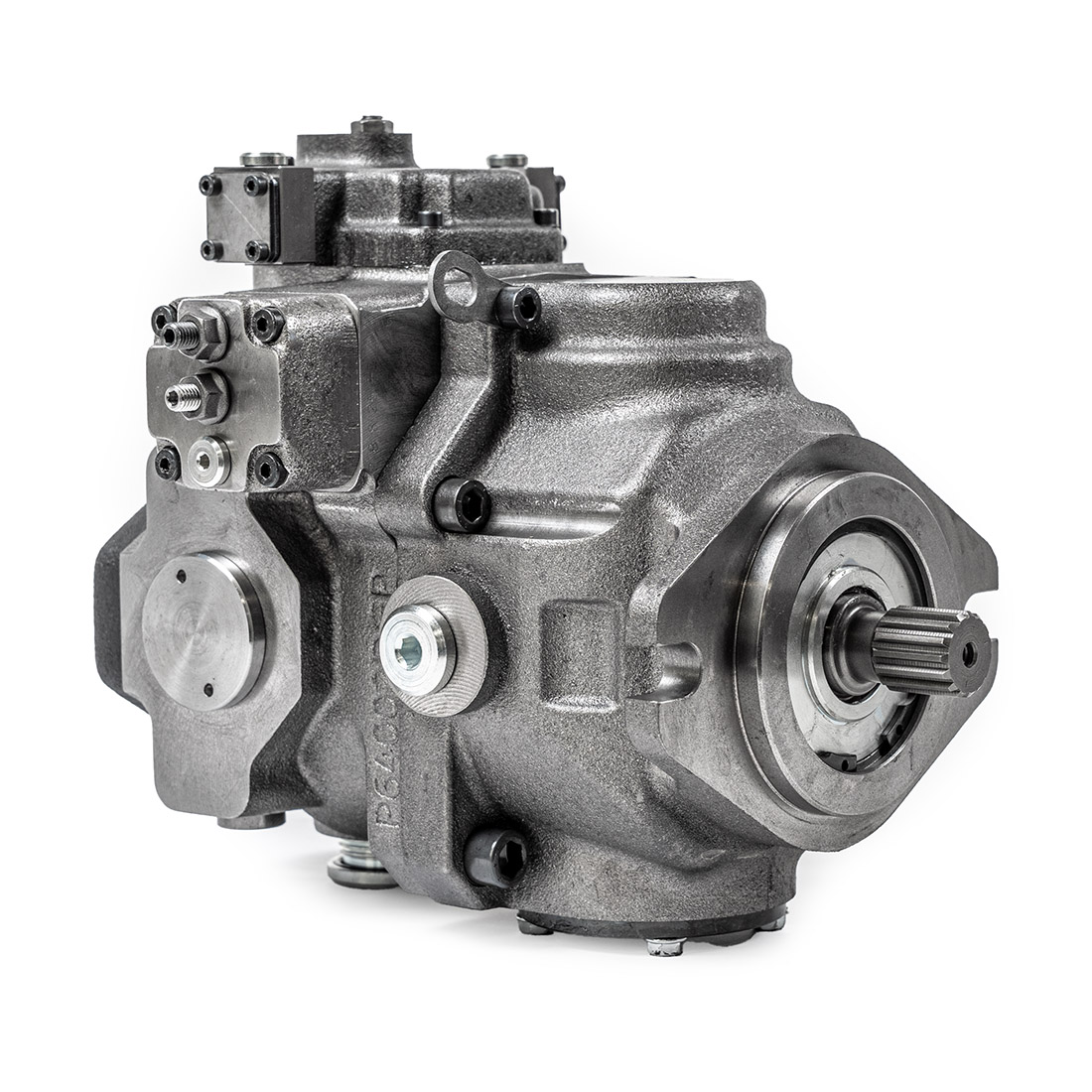

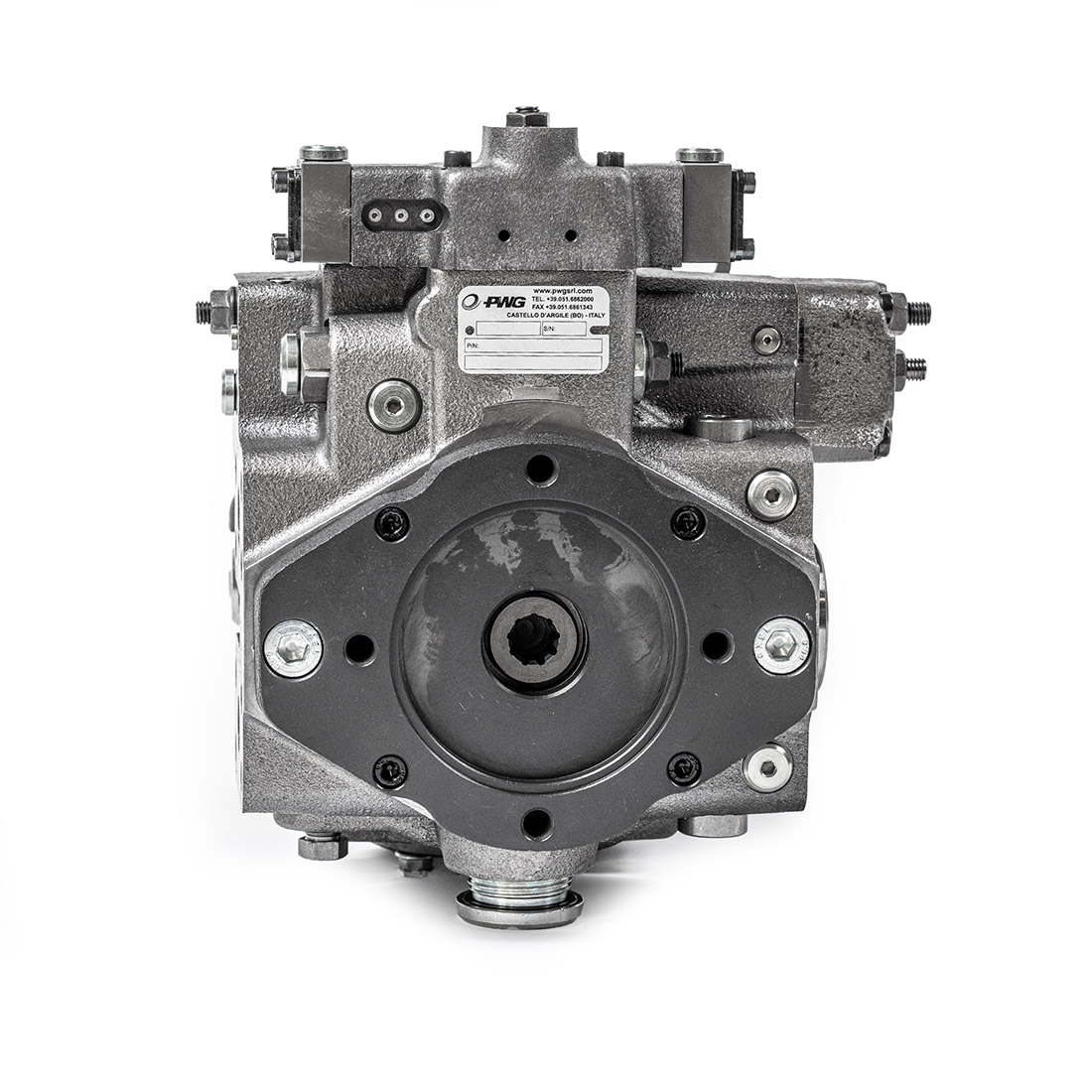

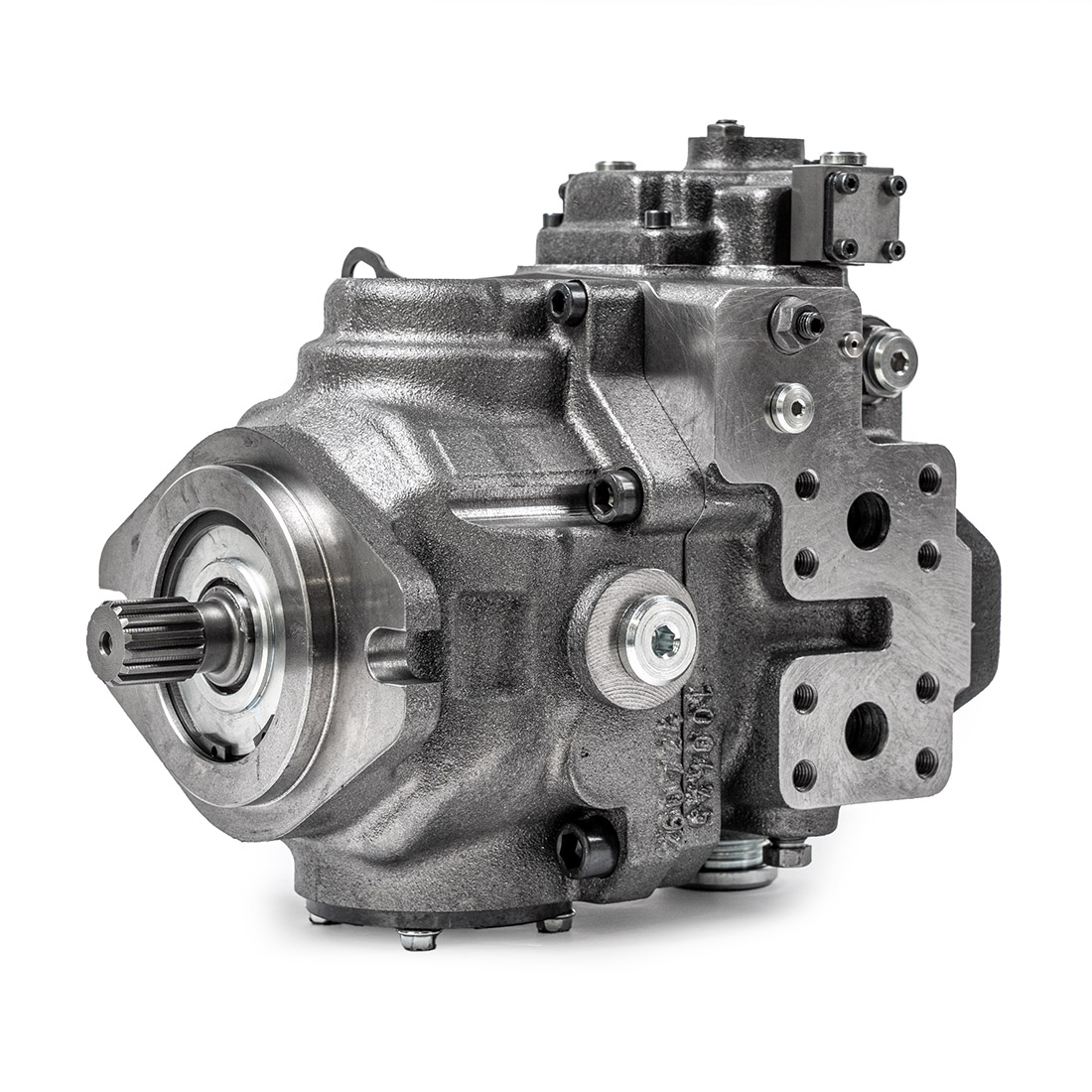

La serie C3 46-50-64 comprende pompe a cilindrata variabile del tipo a pistoni assiali utilizzate in circuito chiuso.
La variazione di cilindrata avviene grazie alla rotazione di un piatto oscillante e andando oltre il punto di neutro si ottiene l’inversione del flusso.
L’unità propone la seguente gamma di regolatori:
Sono disponibili due predisposizioni per il montaggio di pompe ausiliarie e opzioni accessorie:
Le condizioni di picco non devono durare più dell’ 1% di ogni minuto.
Evitare il funzionamento contemporaneo alla massima velocità e alla massima pressione.
