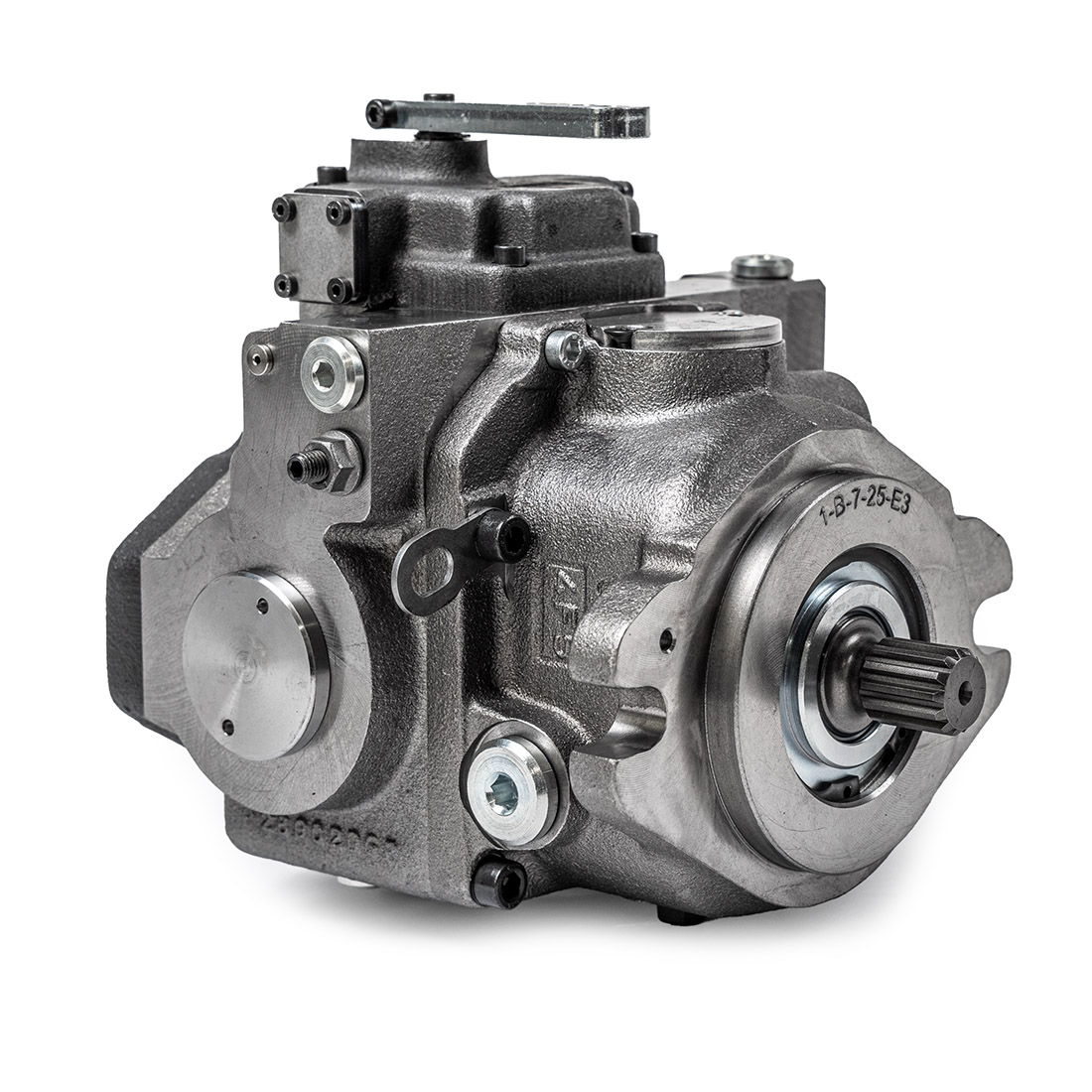

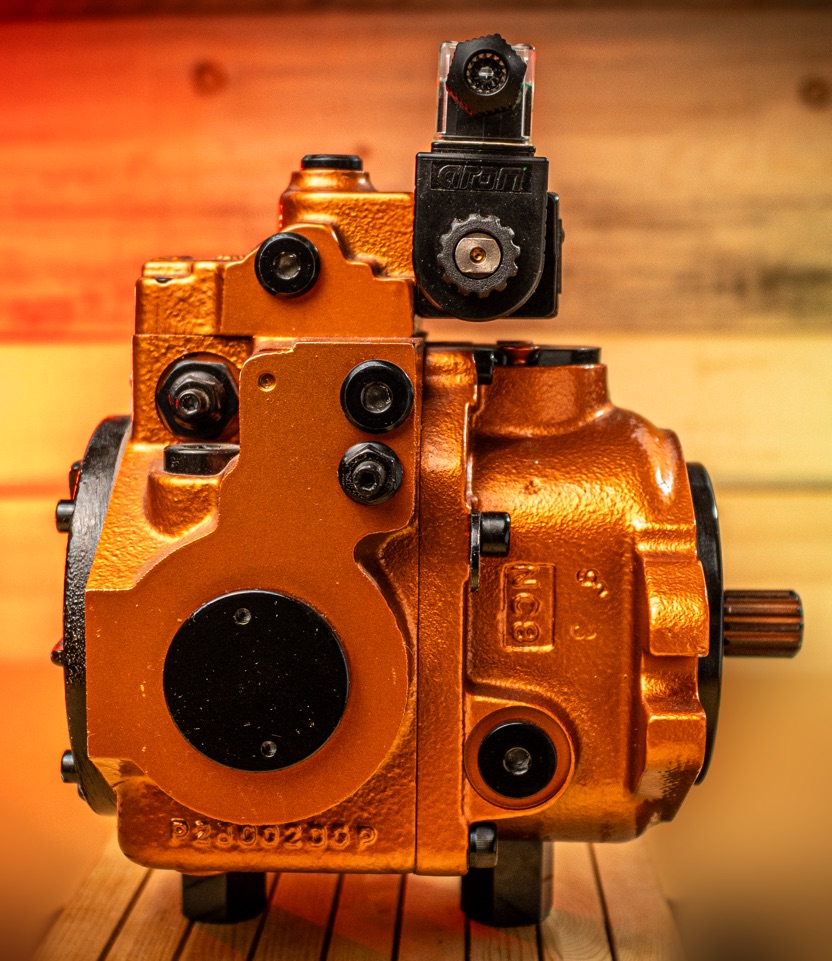

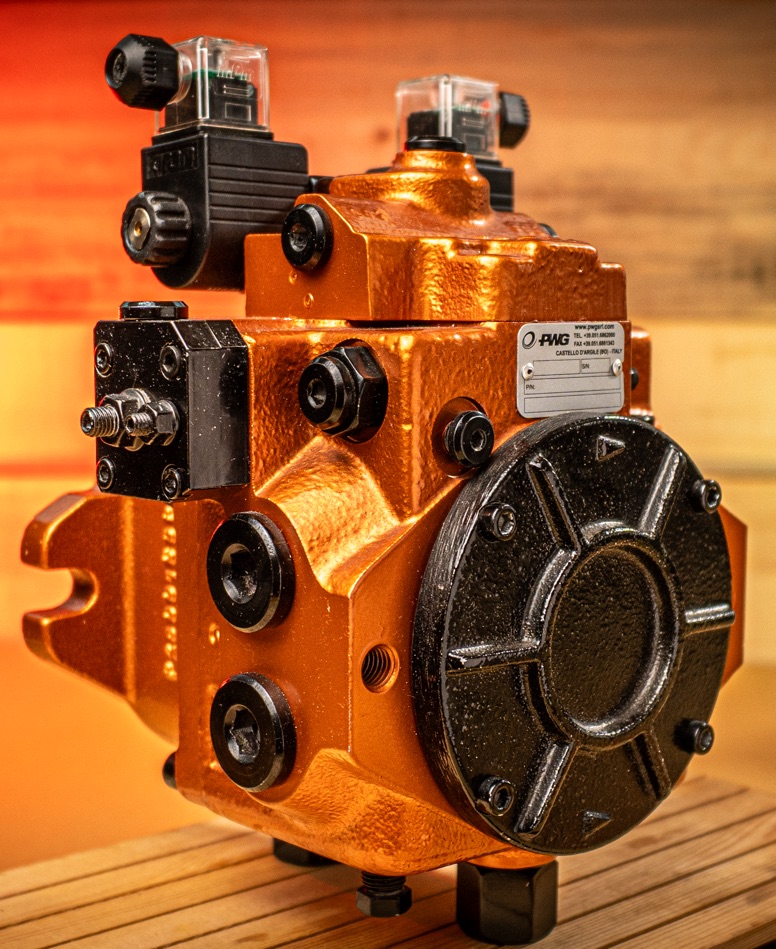

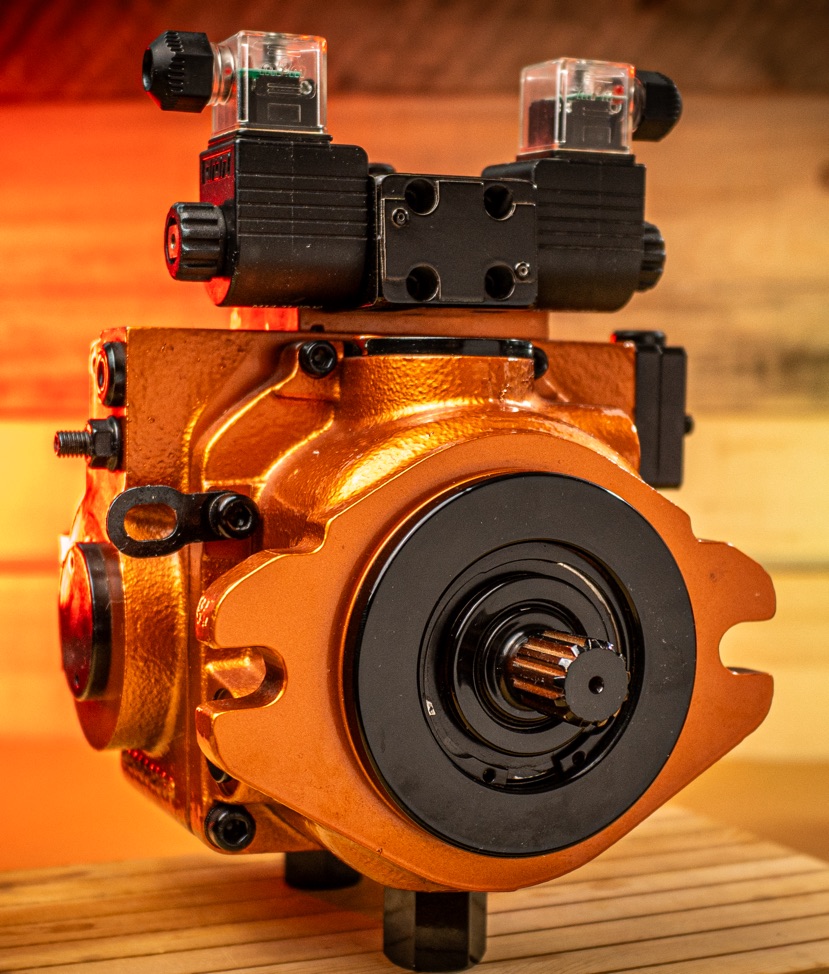

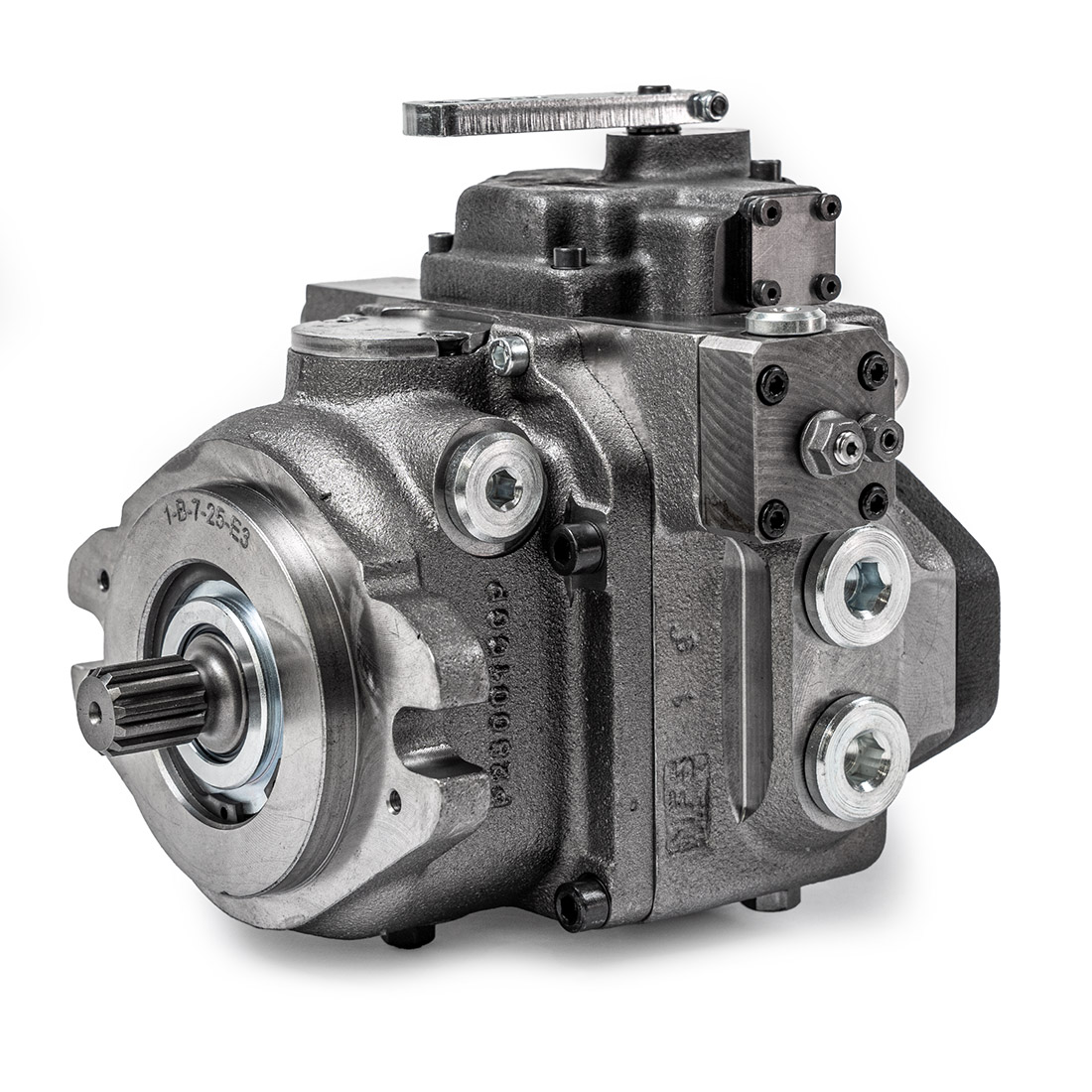

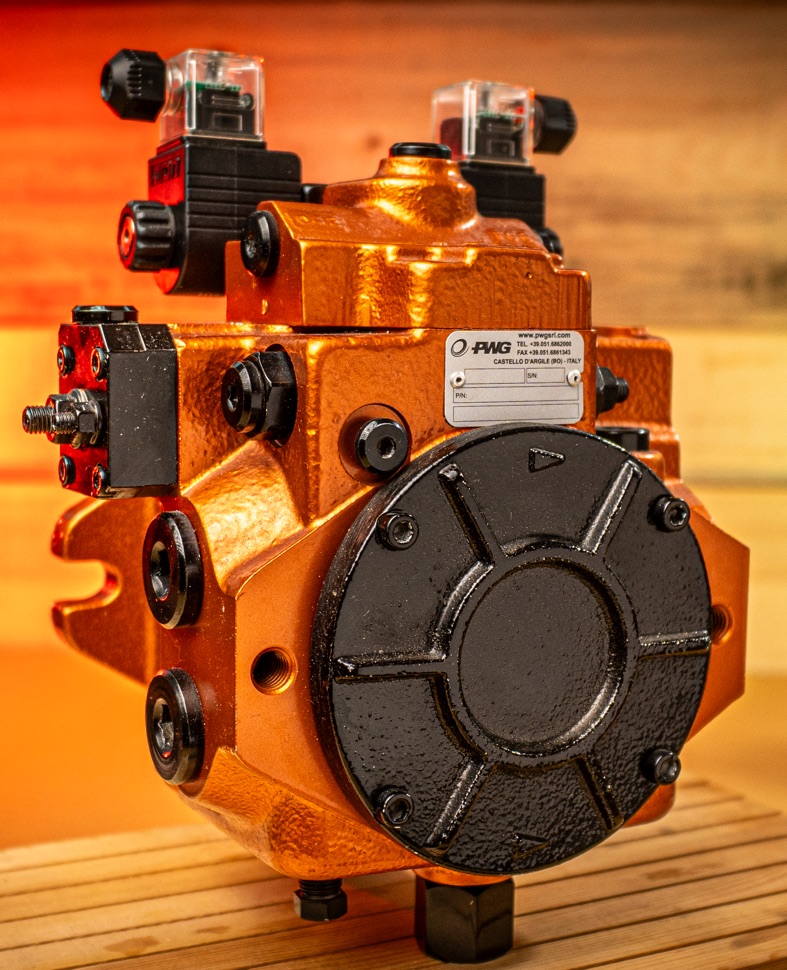

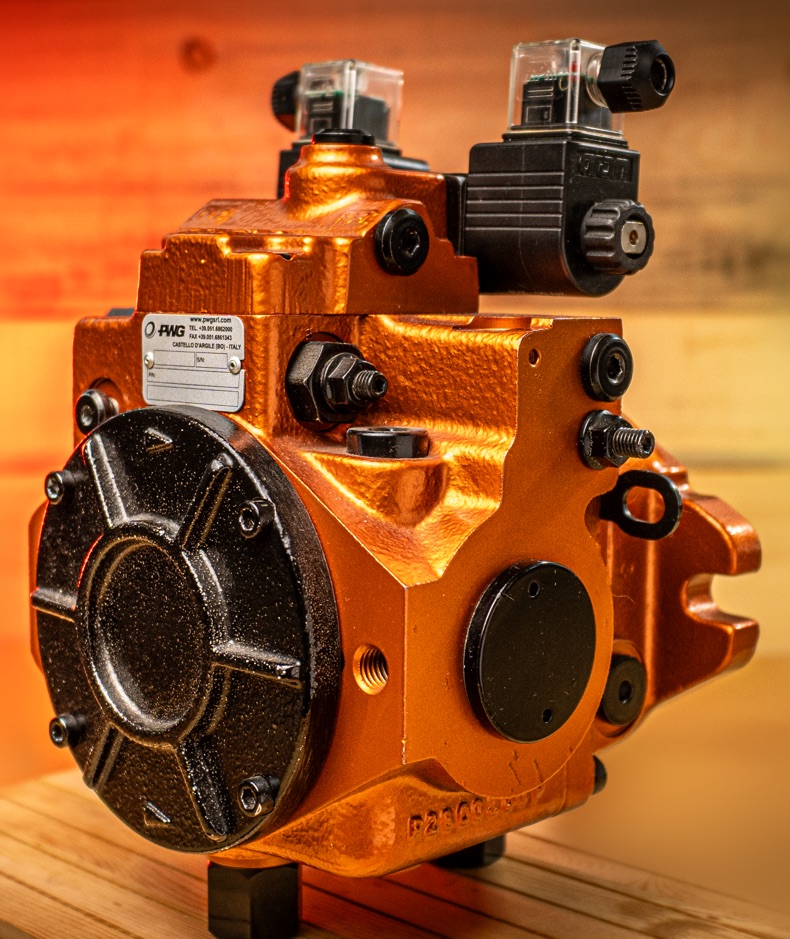

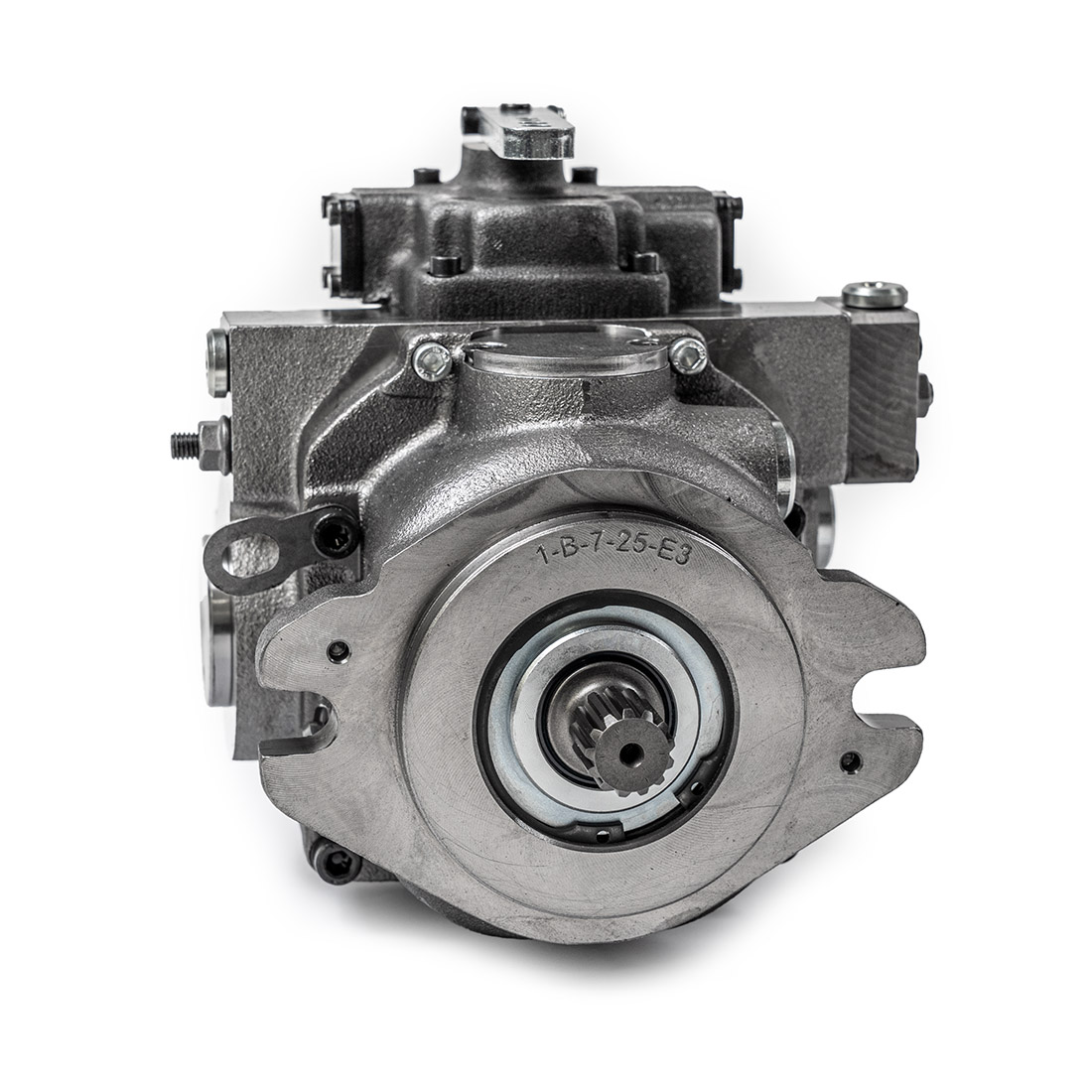

Model C2 21/28/35
| SERIE | C2 | ||
|
Cilindrata (1) | cc/giro cc/rev |
21-28-35 | |
|
Flangiatura | SAE "B" | ||
|
Cilindrata pompa di alimentazione | cc/giro cc/rev |
11 (0.67) |
|
|
Regime massimo di rotazione (2) | giri/min rpm |
3600 | |
|
Regime minimo di rotazione | giri/min rpm |
700 | |
|
Pressione nominale | bar (psi) |
270 (3916) |
|
|
Pressione di picco | bar (psi) |
21-28 350 (5076) |
35 320 (4641) |
|
Pressione di alimentazione | bar (psi) |
15÷25 (standard 20) (218÷363) (standard 290) |
|
|
Pressione massima in carcassa | bar (psi) |
2 (29) |
|
|
Pressione di aspirazione | bar (psi) |
? 0.8 (? 11.6) |
|
|
Momento d’inerzia par. rotan. | kg m² (lbf ft²) |
0.0018 (0.042) |
|
|
Massa (approx.) (3) | kg (lb) |
22 (48.5) |
|
Note:
(1) Le cilindrate 21-28 utilizzano la stessa struttura esterna.
(2) I valori si intendono con pressione assoluta (pass)di 1 bar (14.5 Psi) sulla bocca di aspirazione e olio minerale.
(3) Valori indicativi.
La variazione di cilindrata avviene grazie alla rotazione di un piatto oscillante e andando oltre il punto di neutro si ottiene l’inversione del flusso.
L’unità propone la seguente gamma di regolatori:
Sono disponibili due predisposizioni per il montaggio di pompe ausiliarie e opzioni accessorie:
Le condizioni di picco non devono durare più dell’ 1% di ogni minuto.
Evitare il funzionamento contemporaneo alla massima velocità e alla massima pressione.
